KLR Boost control maps

Here are the three known versions of the KLR boost control maps. The first and last (1989), I can say 100% came from the chip labels I’ve shown here because I read the chips myself from KLRs that I have. The middle one is based on researching forum posts and online tuner ROM databases.

In all versions, the boost target map is located at 0xC00 and the open loop CV map is located at 0xB00.

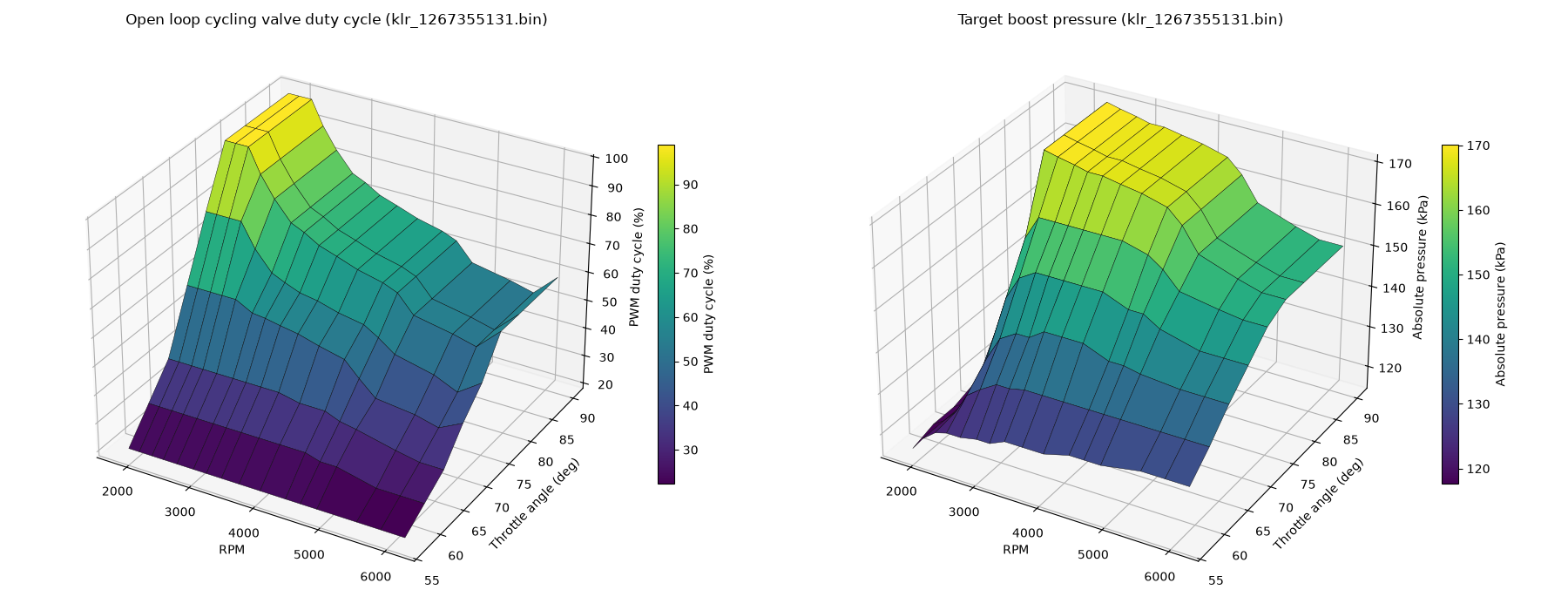

• The earlier variant, chip label 1267355131:

• The first update, chip label believed to be 1267355138, possibly introduced in late 86 or 87:

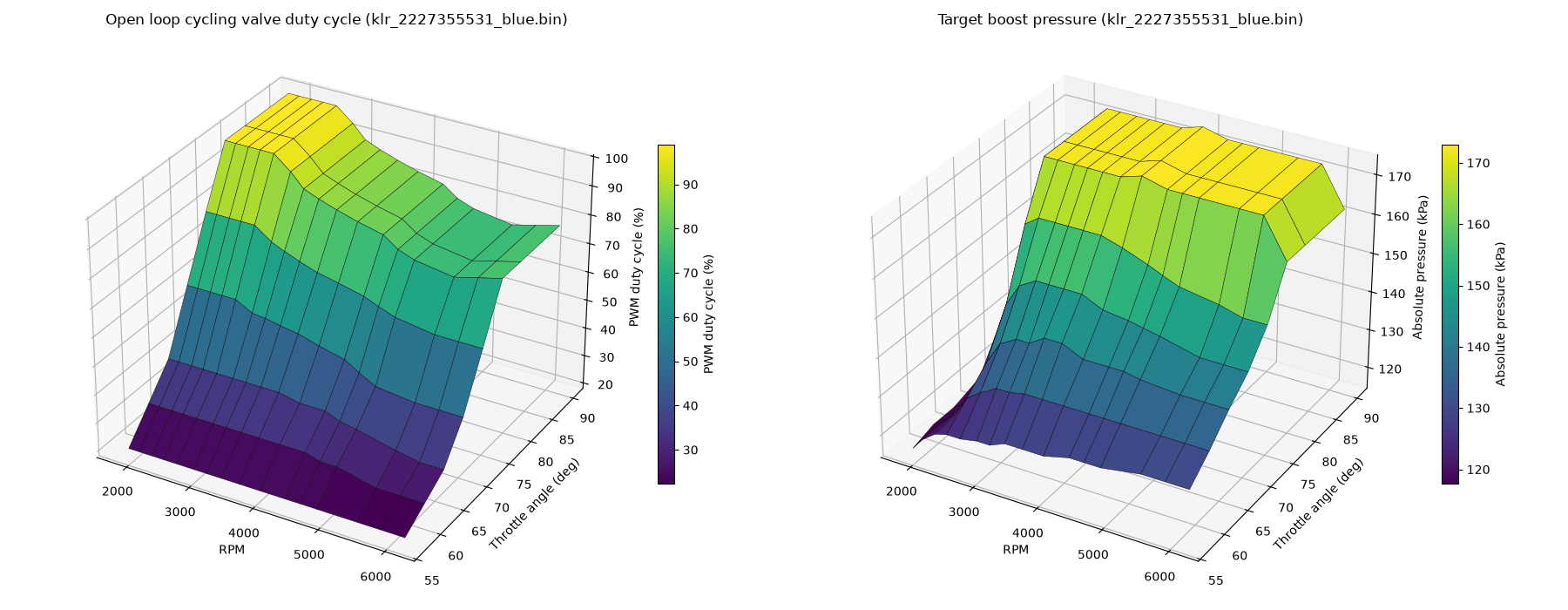

• The 1988 Turbo S/1989 variant, chip label 2227355531 (note the open loop map is identical to the 1267355138 version):

Raw map values

CV Open loop

• CV open loop, early version, chip label 1267355131:

Throttle deg \ RPM	1832	2003	2208	2393	2611	2873	3079	3316	3594	3922	4316	4544	4798	5401	5763	max
57	38	38	38	38	38	38	38	38	38	38	38	38	38	38	38	38
61	57	57	57	57	57	57	57	57	57	57	57	54	54	48	48	48
65	76	76	76	76	76	76	76	76	76	73	73	69	67	61	58	58
69	115	115	115	115	115	109	108	106	104	100	96	86	76	73	69	77
73	154	154	154	154	138	125	121	117	115	111	108	102	94	88	81	92
77	191	191	191	175	161	148	144	138	134	129	125	121	109	104	100	115
81	191	191	191	175	161	148	144	138	134	129	125	121	109	104	100	115
90	191	191	191	175	161	148	144	138	134	129	125	121	109	104	100	115

• CV open loop, later version, chip label 1267355138*:

Throttle deg \ RPM	1832	2003	2208	2393	2611	2873	3079	3316	3594	3922	4316	4544	4798	5401	5763	max
57	38	38	38	38	38	38	38	38	38	38	38	38	38	38	38	38
61	57	57	57	57	57	57	57	57	57	57	57	54	54	48	48	48
65	76	76	76	76	76	76	76	76	76	73	73	69	67	61	58	58
69	115	115	115	115	115	109	108	106	104	100	96	90	84	81	81	81
73	154	154	154	154	154	146	142	138	134	131	127	123	119	115	115	115
77	191	191	191	191	191	182	173	169	165	161	157	150	146	142	146	150
81	191	191	191	191	191	182	173	169	165	161	157	150	146	142	146	150
90	191	191	191	191	191	182	173	169	165	161	157	150	146	142	146	150

• CV open loop, 1989/Turbo S version, chip label 2227355531

Throttle deg \ RPM	1832	2003	2208	2393	2611	2873	3079	3316	3594	3922	4316	4544	4798	5401	5763	max
57	38	38	38	38	38	38	38	38	38	38	38	38	38	38	38	38
61	57	57	57	57	57	57	57	57	57	57	57	54	54	48	48	48
65	76	76	76	76	76	76	76	76	76	73	73	69	67	61	58	58
69	115	115	115	115	115	109	108	106	104	100	96	90	84	81	81	81
73	154	154	154	154	154	146	142	138	134	131	127	123	119	115	115	115
77	191	191	191	191	191	182	173	169	165	161	157	150	146	142	146	150
81	191	191	191	191	191	182	173	169	165	161	157	150	146	142	146	150
90	191	191	191	191	191	182	173	169	165	161	157	150	146	142	146	150

Boost

• Target boost, early version, chip label 1267355131:

Throttle deg \ RPM	1832	2003	2208	2393	2611	2873	3079	3316	3594	3922	4316	4544	4798	5401	5763	max
57	137	141	144	145	145	146	146	148	148	148	150	150	150	152	152	152
61	139	141	145	151	154	157	157	158	158	158	158	158	158	158	158	158
65	139	141	148	157	164	167	167	170	170	170	167	167	166	165	165	165
69	141	142	159	170	177	180	180	180	180	180	177	177	174	171	171	171
73	143	145	171	183	190	190	190	190	190	190	188	185	180	178	177	177
77	145	152	180	204	203	202	201	201	200	199	197	193	186	182	180	180
81	145	152	180	204	203	202	201	201	200	199	197	193	186	182	180	180
90	145	152	180	204	203	202	201	201	200	199	197	193	186	182	180	180

• Target boost, later version, chip label 1267355138*:

Throttle deg \ RPM	1832	2003	2208	2393	2611	2873	3079	3316	3594	3922	4316	4544	4798	5401	5763	max
57	137	141	144	145	145	146	146	148	148	148	150	150	150	152	152	152
61	139	141	145	151	154	157	157	158	158	158	158	158	158	158	158	158
65	139	141	148	157	164	167	167	170	170	167	167	167	166	165	165	165
69	141	142	159	170	177	180	180	180	180	177	176	175	174	171	171	171
73	143	145	171	190	193	193	193	193	193	191	188	186	184	182	180	180
77	145	152	180	206	208	209	208	207	207	206	202	198	193	188	185	185
81	145	152	180	206	208	209	208	207	207	206	202	198	193	188	185	185
90	145	152	180	206	208	209	208	207	207	206	202	198	193	188	185	185

• Target boost, 1989/Turbo S version, chip label 2227355531:

Throttle deg \ RPM	1832	2003	2208	2393	2611	2873	3079	3316	3594	3922	4316	4544	4798	5401	5763	max
57	137	141	144	145	145	146	146	148	148	148	150	150	150	152	152	152
61	139	141	145	151	154	157	157	158	158	158	158	158	158	158	158	158
65	139	141	148	157	164	167	167	170	170	167	167	167	166	165	165	165
69	141	142	159	170	177	180	180	180	180	177	176	175	174	171	171	171
73	143	145	171	190	193	193	193	193	193	191	188	186	184	182	180	180
77	145	152	180	206	206	206	206	206	206	208	206	206	206	206	206	194
81	145	152	180	206	206	206	206	206	206	208	206	206	206	206	206	194
90	145	152	180	206	206	206	206	206	206	208	206	206	206	206	206	194
